物通博聯設備遠程維護系統是一套實現對分散式設備遠程維護和運營的軟硬件系統,為工程師搭建一條通往遠端設備現場的安全數據通道,實現對現場設備(PLC)的遠程配置、遠程診斷、遠程調試和遠程升級程序。物通博聯設備遠程維護系統由工業智能網關、設備維護平臺、設備維護快線組成。

	三菱PLC串口通訊設備上電通過串口與物通博聯
工業網關連接,網關通過5G/4G/WIFI/以太網等方式連接到設備維護平臺服務器,工程師電通過物通博聯設備維護快線建立維護通道,就可以通過編程軟件對三菱PLC進行遠程程序上下載、診斷、監控等維護操作。


	通過設備快線實現三菱PLC串口通訊設備遠程上下載程序遠程維護指南:

	1、啟動 “設備快線客戶端軟件”軟件,通過官方提供的賬號密碼登錄。選擇在線網關,不用打開維護通道,勾選設備列表的設備等待彈出串口透傳通道建立成功,點擊確認,遠程維護完畢后需關閉通道。



	2、通信接線



				|
					RS-232 通信接線 |

					RS-485 通信接線 |


				|
					PLC |

					網關端 |

					PLC |

					網關 |


				|
					線序 2 |

					RX |

					SDA、RDA 短接 |

					RX + |


				|
					線序 3 |

					TX |

					SDB、RDB 短接 |

					TX - |


				|
					線序 5 |

					GND |

					-------- |

					  |





	3、編程軟件設置

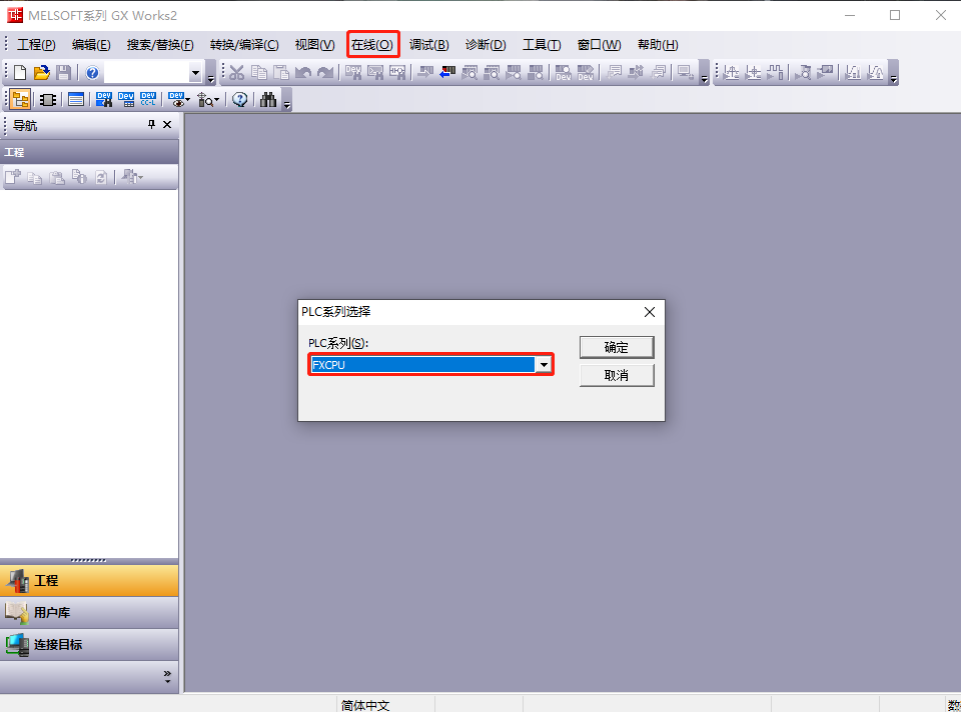

	打開 MELSOFT系列 GX Works2,登錄 FX3UPLC,設置 FX3U 串口參數,點擊“在線”——“PLC讀取”——“模塊參數”,具體設置見下圖:




	提示:以上對應的com端口是設備快線對應的參數,如下圖:

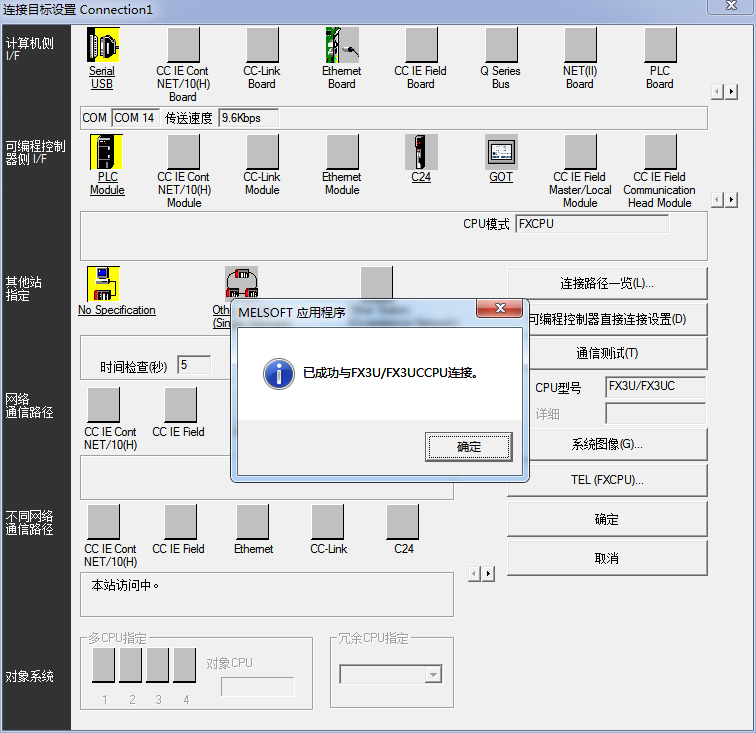

	4、通訊測試連接成功
